Izolyatorlar har bir havo uzatish liniyasining jim qo'riqchisidir. Amalda, ko'pgina dala jamoalari o'rnatishdan oldingi sinovni -o'tkazib yuboradi yoki shoshilinch ravishda o'tish, mexanik nosozlik yoki rejadan tashqari uzilishlar darsni o'tkazishga majbur qiladi. Sanoat ma'lumotlariga ko'ra, izolyator{4}}bilan bog'liq nosozliklar butun dunyo bo'ylab tarqatish tarmoqlaridagi rejadan tashqari uzilishlarning taxminan 15-20 foizini tashkil qiladi. Yaxshi xabar: bu nosozliklarning aksariyati izolyator erdan chiqmasdan oldin aniqlanadi.
Ushbu qoʻllanma sizga tajribali muhandislar tomonidan qoʻllanilgan izolyatorni sinovdan oʻtkazish usullarini - bir necha daqiqada bajarishingiz mumkin boʻlgan vizual tekshirishlardan tortib, uzoq-vaqt ishonchliligini tasdiqlovchi yuqori{1}}kuchlanish jarayonlarigacha boʻlgan usullarni koʻrsatib beradi.
Süspansiyon izolyatorining yuqori kuchlanish sinovi
1. Nima uchun-Oʻrnatishdan oldingi sinov-kelishib boʻlmaydi
Izolyatorlar-saytga zavod ishlab chiqarish sinovlaridan oʻtgan - yetib kelishadi, lekin bu ularning oʻrnatishga tayyorligini anglatmaydi. Transport tebranishi, noto'g'ri saqlash, namlik ta'siri va ishlov berishning shikastlanishi zavod va ustun o'rtasidagi izolyator sifatini buzishi mumkin. 2023-yilda oʻtkazilgan sanoat soʻrovi shuni koʻrsatdiki, qurilish maydonchalariga yetkazib berilgan qurilmalarning 8% gachasi oʻrnatishdan oldin oʻlchash mumkin boʻlgan degradatsiyaga uchragan, bu shunchaki notoʻgʻri ishlov berish protokollari tufayli.
Oʻrnatishdan oldingi test{{0}ikta muhim maqsadga xizmat qiladi: qurilma siz sotib olgan unumdorlik xususiyatlariga mos kelishini tasdiqlash va kelgusida texnik xizmat koʻrsatish boʻyicha taqqoslash uchun boshlangʻich koʻrsatkichni oʻrnatish. Ushbu asosiy chiziqsiz, 1,5 MŌ bo'lgan bitta maydon ko'rsatkichi sizga deyarli hech narsa bildirmaydi - u faqat bir xil sxemadagi tarixiy ma'lumotlar bilan solishtirganda mazmunli bo'ladi.
2. Qadam 1 - Vizual va mexanik tekshiruv
Har qanday elektr sinovini o'tkazishdan oldin, to'liq jismoniy tekshiruvdan o'tish kerak. Bu sifatni taʼminlash jarayonidagi eng tez, eng arzon{1}}xarajat filtri boʻlib, tajribali muhandislar u koʻpchilik jamoalar kutganidan koʻra koʻproq kamchiliklarni aniqlashini bilishadi.
Nimani izlash kerak:
- Yuzaki yoriqlar yoki chiplarizolyatsion korpusda -, ayniqsa, shar{1}}va{2}}rozetkalar atrofida, o‘rnatish vaqtida mexanik kuchlanish to‘planadi
- Yaltiroqning bir xilligi- chinni turlarida notekis yoki pufaklangan sir dielektrik kuchini pasaytiradigan otishning nomuvofiqligini bildiradi.
- Tsement qo'shma yaxlitligi- qopqoq-va{2}}va{2}}bog'lash joylarida kengayish, yorilish yoki suv migratsiyasi eski chinni diskli qurilmalarda asosiy nosozlik rejimidir; metall qopqoqni engil urib, ichi bo'sh ovozni tinglang, bu ichki ajratishni taklif qiladi
- Uskuna holati--issiq galvanizatsiya uzluksiz bo‘lishi kerak, yalang‘och qora metall qolmasligi kerak; kotter kalitlari va ajratilgan pinlar to'liq o'rnatilganligini tekshiring
- Silikon kauchuk holatikompozit turlarida - to'kilgan yuzada kesiklar, kuzatuv izlari yoki oq bo'rlarni qidiring, bu UV degradatsiyasini ko'rsatadi
Shisha diskli qurilmalar uchun bu qadam ayniqsa hal qiluvchi ahamiyatga ega. O'z-o'zidan portlagan disk- darhol ko'rinadi va uni darhol rad etish kerak. Buzilmagan shisha disk hali ham keyingi elektr sinovlarini talab qiladi - vizual ravshanlik dielektrik yaxlitligini kafolatlamaydi.
3. Qadam 2 - Izolyatorning qarshiligini tekshirish (Megger testi)
Izolyatsiyaga chidamlilik sinovi -, odatda, asbob brendidan keyin Megger testi deb ataladi, - ko'pchilik dala jamoalari uchun standart o'rnatishdan oldingi elektr tekshiruvi hisoblanadi. U metall armatura o'rtasida doimiy kuchlanishni (odatda 2500V yoki 5000V yuqori kuchlanishli uzatish ilovalari uchun) qo'llaydi va izolyatsion materialning qarshiligini megohmda (MOM) o'lchaydi.
Sinovni qanday to'g'ri o'tkazish kerak:
- Jihozning toʻliq quruq va toza ekanligiga ishonch hosil qiling - sirt namlik, tuz yoki chang bilan ifloslanishi sunʼiy ravishda past koʻrsatkichlarni keltirib chiqaradi, bu esa haqiqiy izolyatsiya sifatini yashiradi.
- O'qishni yozishdan oldin kamida 60 soniya davomida sinov kuchlanishini qo'llang
- Atrof-muhit harorati va namligini qayd eting - izolyatsiya qarshiligi haroratning har 10 daraja ko'tarilishi uchun taxminan 50% ga kamayadi, shuning uchun o'qishlar solishtirish mumkin bo'lishi uchun standart mos haroratga (odatda 20 daraja) tuzatilishi kerak.
Natijalarni sharhlash:
Sog'lom yuqori kuchlanish-suspenziya izolyatoriquruq sharoitda 20 gradusda 1000 MŌ dan ancha yuqori ko'rsatkichlarni qaytarishi kerak. 500 MŌ dan past ko'rsatkichlar qo'shimcha tekshiruvni boshlashi kerak. Eng muhimi, mutlaq qiymat qabul qilinadigan - bo'lsa ham, belgilangan boshlang'ich - bilan solishtirganda sezilarli pasayish buzilishning ishonchli erta ogohlantirishidir.
Bitta amaliy eslatma: Megger testida cheklovlar mavjud. U katta hajmdagi izolyatsiya buzilishini yaxshi aniqlaydi, lekin dielektrik materialdagi soch chizig'i yoriqlari kabi mahalliy ichki nuqsonlarni o'tkazib yuborishi mumkin. Shuning uchun yuqori{2}}kuchlanishli chaqnash testi muhim o'rnatishlarda zaruriy qo'shimcha bo'lib qoladi.
4. Bosqich 3 - Yuqori-Kuchlanishga chidamlilik va chaqmoq sinovi
Transmissiya{0}}sinf ilovalari va ifloslanish darajasi yuqori boʻlgan muhitlar uchun quvvat-chastota chidamlilik sinovi izolyator sifatini yanada qatʼiy tasdiqlaydi. Jihoz moʻljallangan xizmat yoʻnalishida oʻrnatiladi, quvvat-chastota kuchlanishi qoʻllaniladi va asta-sekin belgilangan darajaga - koʻtariladi, odatda IEC 60383 yoki ANSI C29.2 - tomonidan belgilangan minimal chaqnash kuchlanishidan past boʻladi va 60 soniya ushlab turiladi.
Muvofiq birlik chaqnash va teshilish yo'qligini ko'rsatmaydi. Ushbu davrdagi har qanday yoy yoki oqim avtomatik rad etish mezoni hisoblanadi.
uchunkompozit suspenziya izolyatorlari-, ular gidrofobik sirt xossalari tufayli ifloslangan qirg‘oq, sanoat va baland{1}}balandlik muhitlari uchun tobora ko‘proq belgilanmoqda - qo‘shimcha Radio shovqin kuchlanishi (RIV) sinovini xarid shartnomangizda ko‘rsatishga arziydi. RIV unumdorligi standart qarshilik yoki bardosh sinovlari orqali ko'rinmaydigan-to- interfeysdagi yig'ish sifati bilan bog'liq muammolarning nozik ko'rsatkichidir.

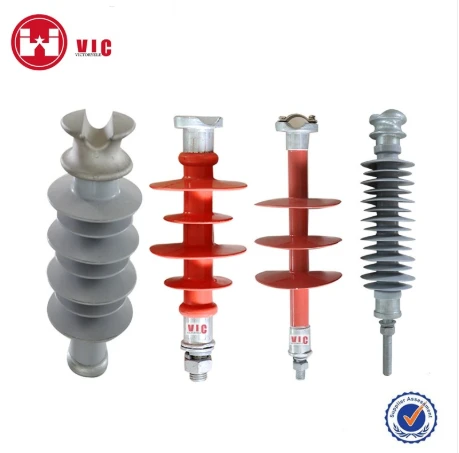

VICTORY kompozit suspenziya izolyatori
5. Qadam 4 - Mexanik yuklanish sinovi
Elektr ishlashi hikoyaning faqat yarmi. Har bir havo liniyasi izolyatori bir vaqtning o'zida o'tkazgichning to'liq mexanik kuchlanishini, shuningdek, shamol, muz va galopning dinamik yuklarini qo'llab-quvvatlashi kerak. Mexanik isbotlangan yuk sinovi 60 soniya davomida belgilangan maksimal dizayn yukidan (MDL) 20% yuqori qo'llaniladi. Jihoz bu yukni hech qanday deformatsiyalarsiz, yoriqlar ko'paytirmasdan yoki moslamaning siljishisiz ushlab turishi kerak.
Ushbu sinov, ayniqsa, yangi etkazib beruvchilardan xarid qilish yoki yangi ishlab chiqarish partiyasini qabul qilishda muhim ahamiyatga ega. Sanoat tajribasi shuni ko'rsatadiki, qopqoq-va{2}}yivlarni yig'ishda nosozliklar va groutning kengayishi bilan bog'liq muammolar -xizmatdagi{4}}mexanik nosozliklarning umumiy sabablari - ushbu bosqichda biror narsa chiziqqa yetib borgunga qadar ishonchli tarzda aniqlanadi.
6. To'g'ri testlarni izolyator turiga moslashtirish
Har bir test har bir material uchun bir xilda qo'llanilmaydi. Mana amaliy xulosa:
| Turi | Ustuvor testlar |
|---|---|
| Chinni disk | Vizual (glazur, tsement), Megger, Oliy{0}}kuchlanishga chidamlilik, yukni isbotlash |
| Shisha disk | Vizual (oʻzini{0}}portlash tekshiruvi), Megger, Proof Load |
| Kompozit turi | Vizual (to'kilgan holat, kuzatish), Megger, RIV, Proof Load |
Loyihangiz uchun birliklarni tanlashda, har bir ishlab chiqarish partiyasi - uchun kuzatilishi mumkin boʻlgan zavod sinovi yozuvlari, jumladan, akkreditatsiyadan oʻtgan uchinchi{1}}partiya laboratoriyalarining - turdagi sinov sertifikatlari boʻlgan ishlab chiqaruvchini tanlash ishonchlilikka putur yetkazmasdan-oʻrnatishdan oldingi sinov yukini sezilarli darajada kamaytiradi.
7. Xulosa: Xarid qilish jarayoniga testlarni kiriting
Oʻrnatishdan oldingi{0}izolyator sifatini tekshirish byurokratik belgilash katakchasi emas - bu har qanday uzatish yoki tarqatish loyihasi jamoasi uchun mavjud boʻlgan eng xarajat-xatarlarni boshqarish bosqichidir. O'rnatishdan oldin partiyani sinovdan o'tkazish narxi bitta rejasiz uzilish, liniya ekipajining chaqiruvi yoki xavfsizlik hodisasi narxining bir qismini tashkil etadi.
Siz darhol amalga oshirishingiz mumkin bo'lgan uchta qadam:
- Kiruvchi tekshiruvning yozma protokolini tuzingBu standart sifatida vizual, Megger va yuk tekshiruvlarini qamrab oladi - har bir yetkazib berish uchun ixtiyoriy emas -
- Asosiy qarshilik qiymatlarini yozib olingo'rnatish vaqtida, shuning uchun kelajakdagi texnik testlar mos yozuvlar nuqtasiga ega
- Zavod sinovlari sertifikatlarini talab qilingHar bir ishlab chiqarish partiyasi uchun yetkazib beruvchingizdan oling va{0}}natijalarni oʻzingizning dala oʻlchovlaringiz bilan tekshiring
Bugungi kunda xizmat ko'rsatadigan eng ishonchli bo'linmalar u erga etib kelishdi, chunki kimdir erdan ketishdan oldin ularning sifatini tekshirishga vaqt ajratdi.
TSS
1-savol: Qarshilik sinovi uchun Megger o'rniga standart multimetrdan foydalanishim mumkinmi?
Yo'q. Standart multimetr faqat past kuchlanishni (odatda 9V) qo'llaydi, bu esa izolyatsion materialni mazmunli ravishda kuchlanish uchun etarli emas. To'g'ri izolyatsiya qarshiligini tekshirgich 500V dan 5000V DC kuchlanishini qo'llaydi, bu faqat ish darajasidagi elektr kuchlanishida paydo bo'ladigan yashirin zaifliklarni aniqlash uchun zarur.
2-savol: O'rnatishdan oldingi sinovlar-har bir birlik yoki ommaviy namuna olish qanchalik tez-tez - o'tkazilishi kerak?
Muhim uzatish ilovalari uchun har bir birlik vizual va mexanik tekshiruvdan o'tishi kerak. Elektr sinovlari odatda IEC yoki ANSI namuna olish standartlari bo'yicha statistik jihatdan vakili namunaga qo'llaniladi, agar sayt sharoitlari yoki etkazib beruvchilar tarixi yuqoriroq nuqson darajasini ko'rsatmasa.
3-savol: Suspension izolyator uchun minimal qabul qilinadigan izolyatsiya qarshiligi qiymati qanday?
Voltaj sinfi, material turi, atrof-muhit sharoitlari va ishlab chiqaruvchining spetsifikatsiyasiga bog'liq bo'lgan yagona universal chegara - qabul qilinadigan qiymatlar mavjud emas. Umumiy sanoat ko'rsatkichi sifatida, doimiy ravishda 1000 MŌ dan yuqori qiymatlar (20 darajaga to'g'rilangan, quruq sharoitda) yuqori-kuchlanish sinflari uchun sog'lom izolyatsiyani ko'rsatadi. Har doim ishlab chiqaruvchining ma'lumotlar varag'i va o'rnatilgan asosiy ko'rsatkich bilan solishtiring.
4-savol: Kompozit suspenziya izolyatorlari chinni yoki shisha turlaridan farqli sinovlarni talab qiladimi?
Ha. Asosiy sinov ketma-ketligi (vizual, Megger, isbot yuki) barcha turlarga taalluqli bo'lsa-da, kompozit izolyatorlar to'kilgan sirt holati, kuzatuv qarshiligi va silikon kauchuk materiallarga xos bo'lgan va standart chinni yoki shisha protokollari bilan qamrab olinmagan RIV ishlashi - xususiyatlariga qo'shimcha e'tibor berishni kafolatlaydi.
5-savol: Loyiha jadvalining qaysi nuqtasida oʻrnatishdan oldingi sinov-oʻtkazilishi kerak?
Sinov saytni saqlash joyiga yetkazib berilgandan keyin va darhol oʻrnatishdan oldin - bajarilishi kerak, ayniqsa jihozlar ochiq havoda 30 kundan ortiq saqlangan boʻlsa. Kengaytirilgan saqlash namlikni singdirish va UV taʼsir qilish xavfini keltirib chiqaradi, bu hatto yangi, zavod{3}}mos keladigan qurilmalarda ham qarshilik koʻrsatkichlarini oʻzgartirishi mumkin.
