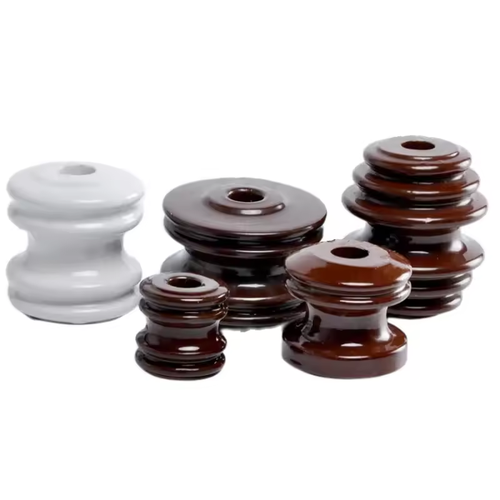

Spool chinni izolyatorlari
Mahsulot tavsifi
Spool chinni izolyatorlari, shuningdek, zanjir izolyatori va kishan tipidagi izolyator sifatida ham tanilgan, past kuchlanishli izolyator turi bo'lib, odatda elektr ustunlaridagi o'tkazgichlar uchun izolyatsiyani ta'minlash uchun buzuvchi murvatlar, ikkilamchi qavslar yoki ikkilamchi U-qisqichlar yordamida birlashtiriladi. Tel simli g'altakning tayanchi orqali sim izolyatsiyasiga mahkam o'rnatiladi.
Texnik xususiyatlari
|
ANSI klassi |
53-1 |
53-2 |
53-3 |
53-4 |
53-5 |
|
|
Mexanik nosozlik yuki, kN |
9 |
13 |
18 |
20 |
27 |
|
|
Past chastotali quritish Chaqnoq kuchlanish, kV |
20 |
25 |
25 |
25 |
35 |
|
|
Past chastotali nam Chaqnoq kuchlanish, kV |
Vertikal, kV |
8 |
12 |
12 |
12 |
18 |
|
Gorizontal, kV |
10 |
15 |
15 |
15 |
25 |
|
|
Olchamlari, mm |
H |
54 |
76 |
81 |
76 |
105 |
|
D |
57 |
79 |
76 |
105 |
102 |
|
|
d1 |
44 |
44 |
44 |
73 |
73 |
|
|
d2 |
17.5 |
17.5 |
17.5 |
17.5 |
17.5 |
|
|
R |
11 |
17.5 |
11 |
16 |
11 |
|
Xususiyatlari
- Foydalanish: Spool izolyatori asosan qutbdagi ikkilamchi o'tkazgichlarni izolyatsiya qilish va qo'llab-quvvatlash uchun ishlatiladi. G'altak izolyatori qutbga turli xil konfiguratsiyalar yordamida o'rnatiladi va ishlab chiqaruvchining barcha apparat dizaynlariga mos keladi.
- Minimal yakuniy kuchlanish kuchi 2000 funtni tashkil qiladi
- O'rnatish: g'altakning izolyatorida odatda o'rnatish uchun markazda tishli bo'lmagan teshik va tashqi tomondan simli yiv mavjud. Ushbu izolyatorlar aloqa yoki elektr uzatish liniyalari terminallari uchun ishlatiladi, odatda simlar binoga kiradigan binolarning yon tomonidagi tokchalarga o'rnatiladi. Ular, shuningdek, simlarni o'tkazish uchun ishlatiladi, bu erda ikkita yoki to'rtta g'altak o'rnatilgan bo'lib, simlarni tugunlash va kesib o'tish mumkin.
- Moslashtirish: g'altakning izolyatori keramika yoki polimerdan tayyorlanishi mumkin. Xaridor talablariga muvofiq oq kulrang yoki jigarrang rangda tayyorlanishi mumkin.
- Afzallik: chinni izolyatorlari haddan tashqari sovuq va issiq atrof-muhit o'zgarishlarini boshdan kechiradigan hududlar uchun juda mos keladi. Ular chang, tuz va namlik yuqori bo'lgan muhitlar yoki bu muhitlarning barchasi kombinatsiyasi uchun javob beradi. Yuqori sirlangan sirt mahsulotga kuchli ifloslangan joylarda o'zini o'zi tozalashni yaxshilaydi.
